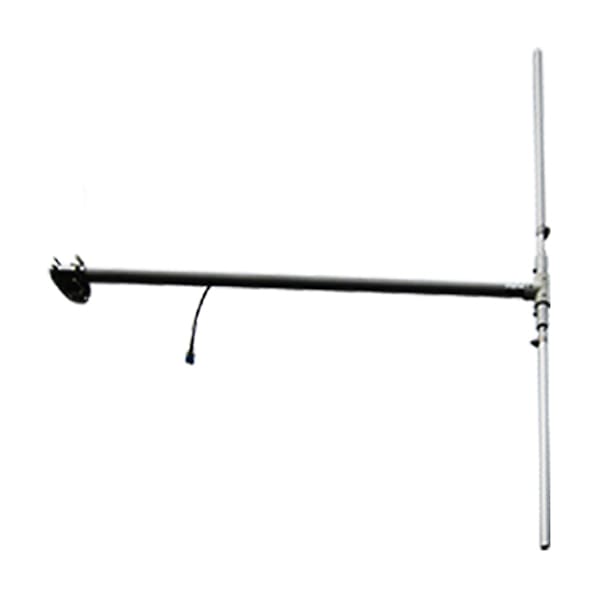

100-မီတာ RG8 ကြိုးပါရှိသော FMUSER DP58 Dipole FM Antenna

Dipole antenna သည် ဗဟိုမှ မောင်းနှင်သည့် ဒြပ်စင်ပါရှိသော အလူမီနီယမ်၊ ကြေးနီနှင့် ကြေးပြွန်တို့ဖြင့် ပြုလုပ်နိုင်သော ရေဒီယို အင်တင်နာတစ်ခု ဖြစ်သည်။ ၎င်းတွင် တံတိုင်း၏ သတ္တုလျှပ်ကူးပစ္စည်း နှစ်ခုပါရှိပြီး ၎င်းတို့ကြားတွင် သေးငယ်သော နေရာလပ်တစ်ခုနှင့်အတူ တစ်ခုနှင့်တစ်ခု (တစ်ခုနှင့်တစ်ခု မျဉ်းပြိုင်) ကို ဦးတည်ထားသည်။ Dipole အင်တင်နာသည် ရေဒီယိုထုတ်လွှင့်ခြင်းနှင့် လက်ခံခြင်းဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် အလွန်တွင်ကျယ်စွာအသုံးပြုသည့် RF အင်တင်နာ၏ အထူးအရေးကြီးသောပုံစံတစ်ခုဖြစ်သည်။ Dipole ကို RF အင်တင်နာအဖြစ် သူ့ဘာသာသူ မကြာခဏ အသုံးပြုသော်လည်း၊ အခြား RF အင်တင်နာ အမျိုးအစားများစွာတွင် မရှိမဖြစ်လိုအပ်သော အစိတ်အပိုင်းလည်း ဖြစ်သည်။ ထို့ကြောင့်၎င်းသည် RF အင်တင်နာ၏အရေးကြီးဆုံးပုံစံဖြစ်နိုင်သည်။ half-wave dipole အင်တင်နာဆိုသည်မှာ ဤ dipole အင်တင်နာ၏ အရှည်သည် လည်ပတ်မှုအကြိမ်ရေတွင် လှိုင်းအလျားတစ်ဝက်နှင့် ညီမျှသည်။

အားသာချက်များ

half-wave dipole သည် ကြိမ်နှုန်းချိန်ညှိမှုအတွက် အလွန်ရှင်းလင်းပြီး လွယ်ကူသည်၊ ကြိမ်နှုန်းကို 88mhz အဆင့်ဖြင့် 108 ~ 1 မှ XNUMXmhz ဖြင့် ချိန်ညှိနိုင်သော အင်တင်နာ၏ဘေးဘောင်တွင် စကေးများရှိသည်။

Dipole သည် တည်ဆောက်အသုံးပြုရန် ရိုးရှင်းသော အင်တင်နာတစ်ခုဖြစ်ပြီး တွက်ချက်မှုအများအပြားမှာ အလွန်ရိုးရှင်းပါသည်။

Dipole ၏မြင့်မားသောအမြတ်။

1* Dipole Antenna (ကြိုးမပါသော)

1* အရည်အသွေးမြင့် 8meter BNC ကေဘယ်လ် (သင် NJ/TNC ကိုရွေးချယ်ပါက၊ ပို့ဆောင်ခြင်းမပြုမီ ကျွန်ုပ်တို့အား ပြောပြပါ)

လျှပ်စစ် Specification

ကြိမ်နှုန်း: 88 ~ 108 MHz (1MHz ခြေလှမ်း)

input impedance: 50 ohm

VSWR: <၁.၅

အကျိုးအမြတ်: 3.5 dBi

polarization ကို: ဒေါင်လိုက်

အများဆုံးပါဝါ input ကို: 150W

အလျားလိုက် 3dB Beam အကျယ်: 360 °

ဒေါင်လိုက် 3dB Beam အကျယ်: 73 °

စက်မှုအသေးစိတ်ဖော်ပြချက်

အမြင့်: 990mm

ဓါတ်ရောင်ခြည် Element ကိုပစ္စည်း: လူမီနီယမ် Alloy ကို

ချိတ်ဆက်ကိရိယာ- SL16-K

လှံတံအချင်းကိုင်ဆောင်: Φ30 ~ Φ40မီလီမီတာ

အာရုံစူးစိုက်မှု

အင်တင်နာကိုချိန်ညှိသည့်အခါ“ Anode” အဆုံးကိုမျက်နှာချင်းဆိုင်တွေ့ရမည်၊
